一、概述

大傾角皮帶輸送機具有通用帶式輸送機結構簡單，運行可靠，維修方便等優點，并具有大傾角輸送、結構緊湊、占地少等特點，因而是大傾角輸送和垂直提升物料的理想設備。

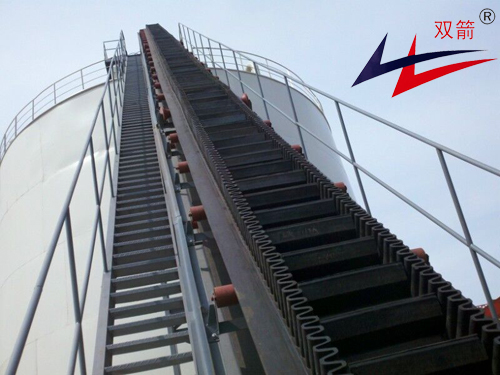

大傾角皮帶輸送機的特點是采用波狀擋邊輸送帶來取代普通輸送帶。它的工作原理和結構組成，與通用帶式機相同。

雙箭生產的大傾角皮帶輸送機安裝裝置：

波狀擋邊輸送帶：在輸送機中起曳引和承載作用。

驅動裝置：是輸送機中的動力部分。

傳動滾筒：是動力傳遞的主要部件,輸送帶借其與傳動滾筒之間的摩擦力而運行。

改向滾筒：用于改變輸送帶的運行方向。

壓帶輪：用于改變輸送帶的運行方向,壓帶輪用于輸送帶上表面(承載面)。

托輥：托輥用于支承輸送帶和帶上的物料、使其穩定運行。

托帶輥：托帶輥用于在凸弧段機架上支承輸送帶下分支,其支承于擋邊輸送帶兩側的空邊上。

立輥：立輥用于限制輸送帶跑偏,并安裝在上、下過度段機架上。每個過濾段機架上設有4個,上、下分各兩個。

拍打輪清料裝置:用于拍打輸送帶背面,震落粘在輸送帶上的物料。

拉緊裝置：它的作用有:1.使輸送帶具有足夠的張力,保證輸送帶和傳動滾筒間不打滑。2.限制輸送帶在各支承間的垂度,使輸送機正常運轉。

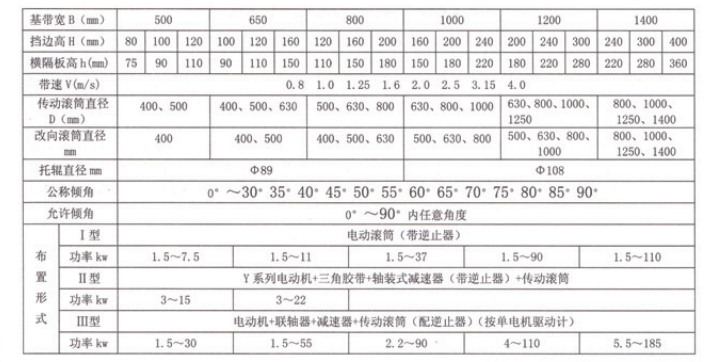

二、產品參數

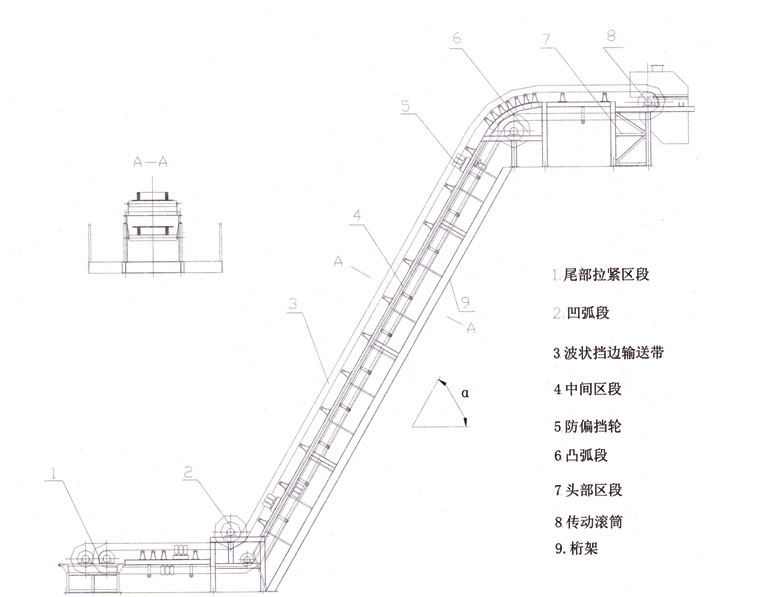

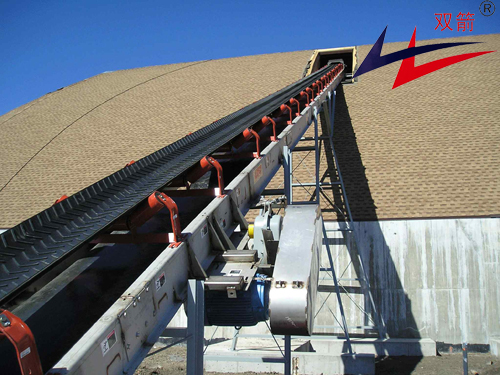

三、安裝圖

以上數據僅供參考，如有需求請致電江蘇雙箭輸送機械有限公司，專業生產各類型的輸送機，提供客戶從選型到安裝以及技術培訓等一條龍的服務。
